YJLC系列橢圓齒輪流量計又稱排量流量計，屬于容積式流量計一種，在流量?jī)x表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。橢圓齒輪流量計多用于重油、柴油、機油、樹脂、聚乙烯醇等粘度較高的介質，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。

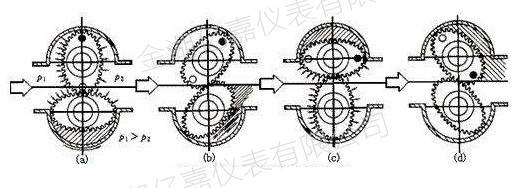

YJLC系列橢圓齒輪流量計測量原理：
在流體流動的作用下，儀表進出口兩端形成壓差，一對橢圓齒輪在軸上不停的旋轉，其齒輪間的空腔充滿液體，隨著旋轉被排出，測出橢圓齒輪的轉數即可知道流經儀表液體的流量。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
YJLC系列橢圓齒輪流量計主要特點：
1、測量精度高，一般可達±0.5%，特制可達±0.2%
2、對被液體的粘度變化不敏感，可測高粘度液體
3、安裝管道條件對精度無影響，無需直管段
4、結構成熟，性能穩定，適合做貿易結算使用

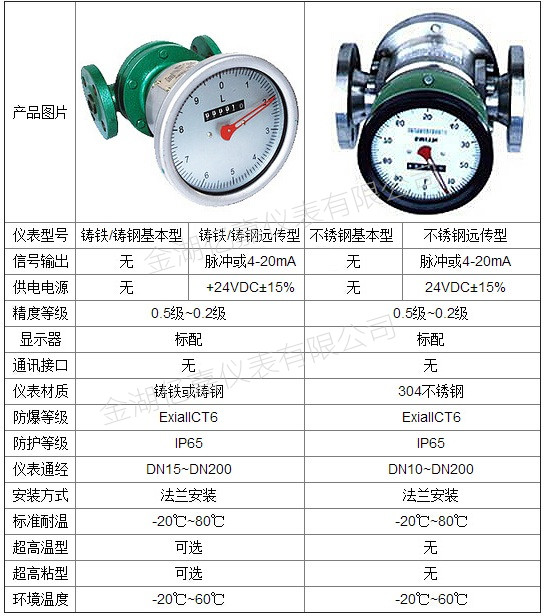

YJLC系列橢圓齒輪流量計技術參數：
YJLC系列橢圓齒輪流量計測量范圍與壓力等級：
|
公稱通徑 |
儀表材質 |
不同粘度下測量范圍（m3/h） |
耐壓等級 |
||
|
0.6～2mPa．s |
2～8 mPa．s |
8～200 mPa．s |
|||
|
DN10 |
鑄鐵 |
無 |
0.08-0.4 |
0.04-0.4 |
1.6/6.4 |
|
DN15 |
鑄鐵/鑄鋼 |
無 |
0.3-1.5 |
0.15-1.5 |
1.6/6.4 |
|
不銹鋼 |
0.5-1.5 |
0.3-1.5 |
0.25-1.5 |
1.6 |
|
|
DN20 |
鑄鐵/鑄鋼 |
0.75-3 |
0.4-3 |
0.3-3 |
1.6/6.4 |
|
不銹鋼 |
1-3 |
0.6-3 |
0.5-3 |
1.6 |
|
|
DN25 |
鑄鐵/鑄鋼 |
1.5-6 |
0.8-6 |
0.6-6 |
1.6/6.4 |
|
不銹鋼 |
2-6 |
1.2-6 |
1-6 |
1.6 |
|
|
DN40 |
鑄鐵/鑄鋼 |
3-15 |
2-15 |
1.1-15 |
1.6/6.4 |
|
不銹鋼 |
2.5-20 |
2-20 |
1.5-20 |
1.6 |
|
|
DN50 |
鑄鐵/鑄鋼 |
4.8-24 |
3-24 |
2.4-24 |
1.6/6.4 |
|
不銹鋼 |
8-24 |
4.8-24 |
4-24 |
1.6 |
|
|
DN65 |
鑄鐵 |
8-40 |
5-40 |
4-40 |
1.6/6.4 |
|
不銹鋼 |
15-40 |
8-40 |
6.5-40 |
1.6 |
|
|
DN80 |
鑄鐵/鑄鋼 |
12-60 |
8-60 |
6-60 |
1.6/6.4 |
|
DN100 |
鑄鐵/鑄鋼 |
20-100 |
13-100 |
10-100 |
1.6/6.4 |
|
DN150 |
鑄鐵/鑄鋼 |
38-190 |
24-190 |
19-190 |
1.6/2.5 |
|
DN200 |
鑄鐵/鑄鋼 |
68-340 |
45-340 |
34-340 |
1.6/2.5 |
|
適用條件： |
|||||
YJLC系列橢圓齒輪流量計選型：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7 |
8 |
9 |
10 |
11 |
|
基本 型號 |
公稱 通徑 |
準 確 度 |
壓 力 級 別 |
溫 度 級 別 |
顯示形式 |
輸出信號 |
批控形式 |
材料組別 |
接口形式 |
外供電源 |
內容含義 |
|
LC |
|
|
|
|
|
|
|
|
|
|
橢圓齒輪流量計系列 |
|
|
1/8” |
|
|
|
|
|
|
|
|
|
1/8”--20”選擇一種或以mm |
|
|
0.1 |
|
|
|
|
|
|
|
|
準確度0.1級（或0.2、0.5） |
|
|
|
|
S1 |
|
|
|
|
|
|
|
公稱壓力0.6M.Pa |
|
|
|
S2 |
|
|
|
|
|
|
|
公稱壓力1.0M.Pa |
||
|
S3 |
|
|
|
|
|
|
|
公稱壓力2.5M.Pa |
|||
|
S4 |
|
|
|
|
|
|
|
公稱壓力4.0M.Pa |
|||
|
S5 |
|
|
|
|
|
|
|
公稱壓力6.3M.Pa |
|||
|
S6 |
|
|
|
|
|
|
|
公稱壓力6.3M.Pa |
|||
|
S7 |
|
|
|
|
|
|
|
公稱壓力10M.Pa |
|||
|
S8 |
|
|
|
|
|
|
|
公稱壓力15M.Pa |
|||
|
|
M1 |
|
|
|
|
|
|
測量介質溫度：-40—+60℃ |
|||
|
|
M2 |
|
|
|
|
|
|
測量介質溫度：-10—+80℃ |
|||
|
M3 |
|
|
|
|
|
|
測量介質溫度：-10—+200℃ |
||||
|
M4 |
|
|
|
|
|
|
測量介質溫度：-10—+300℃ |
||||
|
|
N |
|
|
|
|
|
現場無顯示 |
||||
|
|
T |
|
|
|
|
|
現場顯示累積流量 |
||||
|
I |
|
|
|
|
|
現場顯示瞬時流量 |
|||||
|
L |
|
|
|
|
|
現場顯示單次流量（回零計數） |
|||||
|
Y |
|
|
|
|
|
現場大字碼回零計數器 |
|||||
|
P |
|
|
|
|
|
脈沖輸出 |
|||||
|
|
4 |
|
|
|
|
4-20mA輸出 |
|||||
|
H |
|
|
|
|
4-20ma+HART協議 |
||||||
|
V |
|
|
|
|
1-5V輸出 |
||||||
|
3 |
|
|
|
|
232通訊協議 |
||||||
|
8 |
|
|
|
|
485通訊協議 |
||||||
|
M |
|
|
|
|
MODBUS協議 |
||||||
|
|
C1 |
|
|
|
機械批控器 |
||||||
|
|
C2 |
|
|
|
電子批控器 |
||||||
|
|
|
F1 |
|
|
F1—F53見零部件材料組合表 |
||||||
|
|
J1 |
|
NPT 美國推拔管螺紋 |
||||||||
|
J2 |
|
SPT英國標準管螺紋 |
|||||||||
|
J3 |
|
中國標準法蘭 |
|||||||||
|
J4 |
|
NIST美國標準法蘭 |
|||||||||
|
|
V |
按5V、12V、24V、36V等填寫 |
