很多人往往在安裝的時候并沒有仔細按步驟來進行施工，其實這是相當錯誤的。越是精密的儀表安裝的過程往往會更加復雜，渦街流量計是否能夠正常穩定的運行，跟安裝過程是有很大關系的。如果安裝不當，輕則影響到渦街流量計的測量精確度，更嚴重的還可能會影響到儀表的使用壽命，甚至有可能會對儀表造成損壞。所以，金湖億嘉儀表總結了之前積累的一些經驗與方法，教您如何正確的安裝渦街流量計。
渦街流量計是一款出色的流量測量儀表，它精確度高且壓損小，氣體液體蒸氣都可以用它進行測量。前面為大家介紹了渦街流量計的一些技術參數，下面億嘉著重為大家講解它的安裝。
一、安裝環境
1、在安裝過程中，要盡量避開會產生磁場的強電設備與高頻設備，因?yàn)檫@些都會影響到渦街流量計的測量精確度。
2、避開高溫?zé)嵩春洼椛湓矗蚴菫闇u街流量計配備隔熱與通風，因?yàn)殚L時間工作在高溫高輻射環境下，會直接影響儀表的使用壽命。
3、遠離高濕或腐蝕環境，或是為儀表配備通風，高濕環境中的水分與腐蝕氣體都會對渦街流量計的使用壽命產生影響。
4、能安裝在室內就裝在室內，必須放置在室外的話，請一定注意做好儀表的防淋防曬。電氣接口處需做好防水，避免儀表內部進水，對儀表電路造成損壞。
5、不要將儀表安裝在振動比較強的管道上，或是增設管道堅固裝置并配備防振墊（上下游2D處），用來增加抗振的效果。
6、為渦街流量計的安裝點保留充實的空間，方便日后的維護保養工作。
二、安裝條件

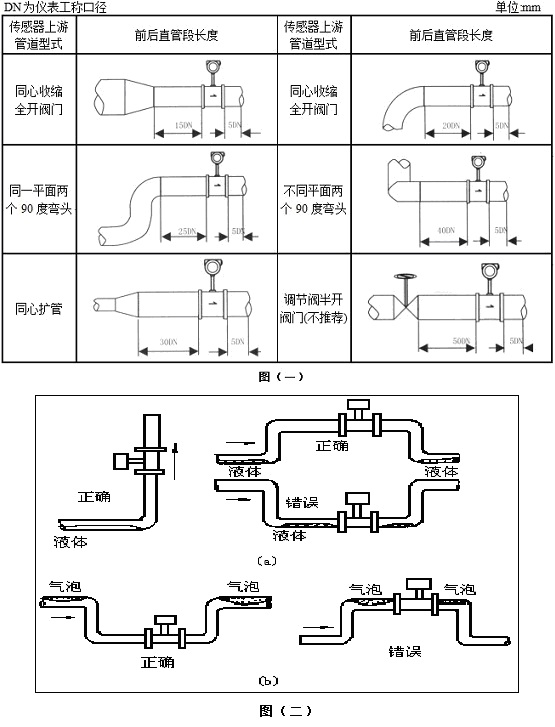

1、渦街流量計對于安裝點上下游直管段有一定要求，因?yàn)榻橘|(zhì)在管道內的流暢度會影響到儀表的測量精度，具體要求請見圖（一）
2、在安裝的時候就保持傳感器水平或垂直，且管道的公稱通徑要與渦街流量計相對應。
3、不要在上游管道設置流量調節閥，這個會對介質在管道內的流暢度產生影響。
4、在一些特殊的安裝環境下，上游的直管段可能滿足不了安裝要求，這時候可以考慮在上游管道安裝流體整流器。
5、某些管道在需要縮小口徑的時候，請按照?qǐng)D（一）所示，保證直管段與漸變管的長度。
6、渦街流量計在進行安裝的時候必須可靠接地，且接地電阻應該≤10Ω
在實際安裝過程中，還有一些比較特殊的情況，如被測液體中含有氣泡或是被測量氣體的管道內會有積水等。此時就要適當?shù)母淖儼惭b管道來應對這些特殊情況，具體請參考圖（二）。
三、插入式渦街流量計的安裝注意事項
1、管道在開孔之后需注意清理圓孔周圍的毛刺。
2、法蘭在焊接時需保持與管道軸線垂直。
3、選擇正確的流體方向進行安裝。
4、安裝完成之后對渦街流量計進行檢測與觀察，保證無泄漏情況發生。
四、壓力變送器與溫度變送器的安裝位置
1、壓力變送器一般安裝在下游3-5D處。
2、溫度變送器一般安裝在下游6-8D處。
總而言之，渦街流量計屬于高精密的測量儀表，遠離振動與磁場，這樣才能讓您的儀表穩定精準的進行測量，也可以最大限度的延長儀表的使用壽命，在進行安裝是盡量選擇在干燥、通風、灰塵少的地方。
