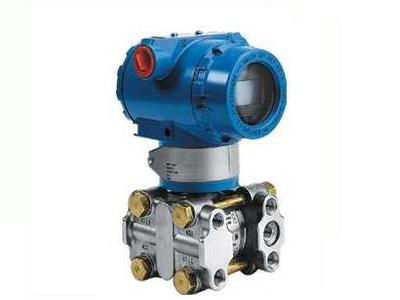

YJ3051系列壓力變送器是采用國外先進技術生產的高精度智能儀表，采用技術成熟的電容傳感器，具有長期穩定性好，可靠性高的特點。通過數字技術，對傳感器的溫度和非線性進行補償，大大的提高了傳感器的精度和量程比范圍。儀表具有HART通訊接口，可通專門為之配備的組態調試系統在計算上進行測試、組態、標定，也可用專門為之配備的手操器（與ROSEMONT275兼容）在現場進行組態和校正。適用于各類液體、氣體和蒸汽的壓力、差壓、絕壓的測量。

YJ3051系列壓力變送器產品特點：

YJ3051系列壓力變送器主要用于測量氣體、液體和蒸汽的壓力、差壓、負壓、高靜壓、液位和絕對壓力等參數，然后將其轉換成4～20mA.DC信號輸出。

YJ3051系列壓力變送器包括GP型（表壓力）、DP型(差壓)、DR型(微差壓)、AP型（絕對壓力）、HP型(高靜壓)、LT型（法蘭式液位變送器）、DP/GP型（遠傳差壓/壓力變送器）等類型。壓力變送器與智能放大板組合，可構成智能型壓力變送器,它可通過符合HART協議的手操器相互通訊，進行設定和監控。

1、3051GP型壓力變送器的δ室，一側接受被測壓力信號，另一側則與大氣壓力貫通，因此可用于測量表壓力或負壓。

2、3051AP型絕對壓力變送器的δ室一側接受被測絕對壓力信號，另一側被封閉成高真空基準室，它可以測量除氣系統、蒸餾塔、蒸發器和結晶器等的絕對壓力。

3、3051DP差壓變送器主要用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度，然后將其轉換成4～20mA.DC信號輸出。

4、3051差壓變送器包括DP型(基型)，HP型(高靜壓)和DR型(微差壓)三種類型。以上三類變送器與智能放大板組合，可構成智能型差壓變送器,它可通過符合HART協議的手操器相互通訊，進行設定和監控。

5、3051HP型高靜壓差壓變送器是一種適用于石化和電站高壓裝置的差壓變送器，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞,因此能可靠地用于高壓系統的差壓測量。

6、3051DR型微差壓變送器[2]可以將微小差壓轉換成4～20mA.DC信號，它采用專門設計的放大線路板和特殊的溫度補償工藝，性能穩定可靠。它是用于爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。

7、3051LT法蘭式液位變送器可對各種容器進行精密的液位測量，有平法蘭和插入式法蘭供用戶選擇。安裝法蘭標準按ANSI3〞、4〞，法蘭等級為150LB，法蘭膜片材料有316L、哈氏金、蒙耐爾、鉭等，適用于腐蝕性介質，本廠也可為用戶提供其他規格安裝法蘭。
用戶不注明時我廠以3150LB安裝法蘭供貨.

8、3051DP/GP差壓/壓力變送器帶上遠傳密封裝置后，就成為1151DP/GP遠傳差壓/壓力變送器，它仍具有1151DP/GP差壓/壓力變送器的各種特點，它可避免被測介質直接和變送器的隔離膜片接觸的可靠測量方法，它適用于下述幾種情況：
①被測介質對變送器敏感元件有腐蝕作用
②需要將高溫被測介質與變送器隔離
③被測介質中有固體懸浮物或高粘度介質
 ④被測介質由引壓管引同時易固化或結晶
⑤更換被測介質需嚴格凈化測量頭
⑥測量頭必須保持衛生，嚴禁污染。
⑦使用對象：腐蝕性或粘性的液體
⑧注意：真空場合不宜采用遠傳變送器。

9、3051DP/GP遠傳差壓/壓力變送器遠傳裝置形式有四種
①1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
②1191RTW型螺紋安裝式遠傳裝置（最大工作壓力10MPa）
③1191RFW型法蘭安裝式遠傳裝置
④1191EFW型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）

YJ3051系列壓力變送器技術參數：

1.       量程比：40：1

2.       精 度：量程為3、4、5

3.       在量程比為1：1到10：1時，為調校量程的±0.1%

4.       在量程比為10：1到40：1時，為±0.05（1+0.1URL/量程）%量程

5.       量程為6、7、8、9、0

6.       在量程比為1：1到10：1時，為調校量程的±0.15%

7.       在量程比為10：1到40：1時，為±0.075（1+0.1URL/量程）%量程

8.       穩定性:最大量程范圍的±0.15%/6個月 。

9.       溫度影響：零點溫度誤差為最大量程的±0.25/55℃；包括零點和量程的總溫度誤差為最大量程的±0.5/55℃

10.   注意：對于量程3、9、0溫度影響誤差加倍

11.   靜壓影響：（DP型在線性輸出時）零點誤差:加靜壓10MPa，量程4、5的零點誤差為最大量程范圍的±0.25%，量程3、6、7、8的零點誤差為最大量程范圍的±0.5%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。（HP型在線性輸出時）零點誤差:加靜壓31.2MPa，零點誤差小于最大量程范圍的±2.0%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。

12.   電源影響：小于輸出量程的0.005%/V。

13.   振動影響：在任意軸向上，頻率為200Hz，引起的誤差為最大量程范圍的±0.05%/g。

14.   負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。

15.   安裝位置影響：最大可產生不大于0.25kPa的零點誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。

YJ3051系列壓力變送器產品選型：

1.       接液件材料：隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾和鉭；排氣/排液閥：316不銹鋼、哈氏合金C和蒙乃爾；法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾；O形圈：氟橡膠、丁腈橡膠、乙烯-丙烯；

2.       非接液件材料：灌充液體：硅油或氟油；螺栓：碳鋼鍍鋅；電氣殼體：低銅鋁合金；O形圈：丁腈橡膠；涂層：聚脂環氧樹脂；

3.       引壓連接件：法蘭引壓口1/4-18NPT（錐管螺紋）；接頭引壓口1/2-14NPT（錐管螺紋）；   電氣連接：用1/2-14NPT帶螺紋端導線管。重量： 用3.5g（不包括選件）

YJ3051系列壓力變送器訂貨須知：

1、壓力變送器型號可根據選型規格表按需要確定。
2、選項型規格表中的數字、符號必須填寫清楚、準確無誤。
3、如有正負遷移，必須注明遷移量數值。
4、差壓變送器如需配三閥組、節流裝置，需另行注明。
5、壓力變送器根據用戶規定的量程校驗。如用戶無規定，變送器調校至最大量程，這種校驗將在室溫、常壓下進行。
6、需要標注工位號時，應在訂貨時注明。
7、選項購傳變送器時，還應根據不同遠法蘭選型表按需要確定。
8、如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
9、壓力變送器接觸介質O形密封環的材料有丁腈橡膠和氟橡膠等。

YJ3051系列壓力變送器質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。

咨詢熱線0517-86936880 15358661880
